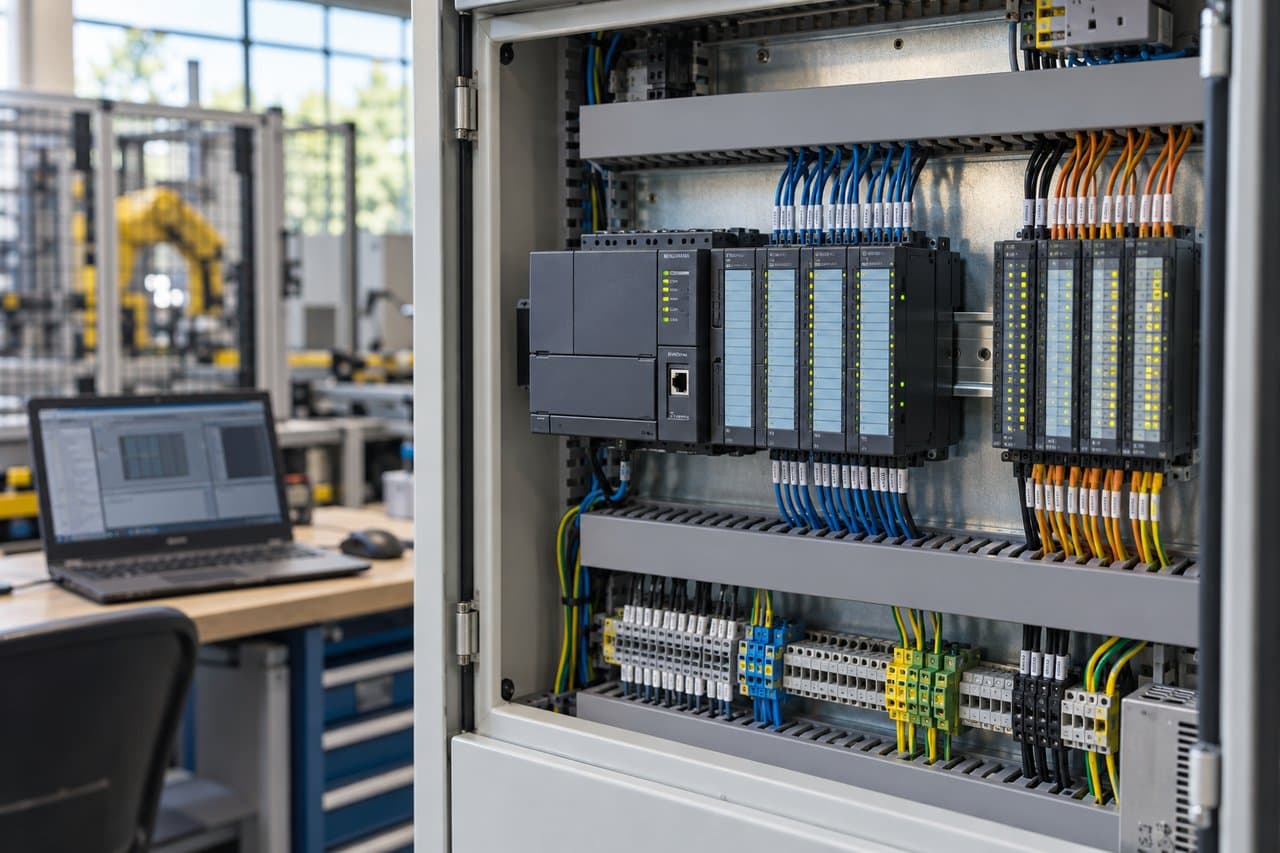

A partir dos temas de CLP Avançado na Prática, este guia organiza o diagnóstico do comando industrial. Os exemplos abaixo representam situações de campo para fins didáticos, sem identificar uma ocorrência documentada. Intervenções exigem pessoal autorizado, procedimento de bloqueio e análise dos riscos da máquina.
1. Por que a saída do CLP não liga mesmo com o botão acionado?
Resposta direta: Acionar o botão não garante a saída. Confirme se a entrada foi reconhecida, se a rotina está sendo executada e qual condição impede o comando.
Explicação prática: Compare o sinal de entrada com o diagrama e acompanhe a lógica até a saída. Verifique modo de operação, falhas do módulo e outras instruções que escrevam no mesmo endereço. Uma indicação lógica ativa não comprova que o atuador recebeu alimentação.
Exemplo real: cenário ilustrativo de aplicação. O botão de partida aparece ativo no diagnóstico, mas a bomba não parte porque o nível mínimo está falso. A equipe verifica o sensor e a condição do tanque antes de liberar o processo.
Dica profissional: Registre a condição impeditiva antes de qualquer alteração. Não force saídas para experimentar movimentos. Inspeções físicas devem seguir bloqueio das energias; medições energizadas exigem procedimento específico e profissional autorizado.
2. Como organizar permissivos antes da partida de uma máquina?
Resposta direta: Identifique cada condição necessária para iniciar o processo e mostre separadamente qual delas impede a partida.
Explicação prática: Diferencie permissivos exigidos apenas na partida das condições que precisam permanecer válidas durante a operação. A reação à perda de cada condição deve seguir o projeto e a análise de risco. Funções de segurança exigem arquitetura apropriada e não podem depender apenas do programa de um CLP comum.
Exemplo real: cenário ilustrativo de aplicação. Um transportador só aceita partida quando o equipamento seguinte está disponível. A indicação individual desse permissivo permite localizar o impedimento sem alterar a lógica.
Dica profissional: Documente nome, origem e resposta esperada de cada condição. Consulte também o manual do fabricante e valide a sequência em ambiente controlado antes da liberação.
3. Quando usar selo em Ladder e quando evitar?
Resposta direta: O selo mantém um comando operacional após soltar o botão de partida. Use-o quando essa manutenção for prevista e houver condições claras para interrompê-la.
Explicação prática: No selo convencional, o contato do comando mantido fica em paralelo com a partida; a parada e as condições de interrupção precisam continuar atuando sobre o conjunto. Memórias retentivas exigem atenção ao comportamento após falta de energia. O comando lógico não substitui a confirmação de funcionamento do equipamento.
Exemplo real: cenário ilustrativo de aplicação. Uma esteira permanece ligada depois do pulso de partida e desliga no comando de parada. Após falta de energia, a sequência deve impedir uma retomada inesperada e exigir nova partida conforme o projeto.
Dica profissional: Teste parada, perda de condição de operação e retorno de energia. Não use um selo comum como substituto de uma função de segurança validada.
